КРУ и КСО: как комплектные распределительные устройства организуют безопасное распределение энергии на напряжении 6–35 кВ

Трансформатор преобразовал напряжение. Но прежде чем энергия разойдётся по отходящим линиям к цехам, жилым кварталам или объектам инфраструктуры, её нужно принять, распределить, защитить и учесть — причём так, чтобы каждое присоединение можно было отключить независимо от остальных.

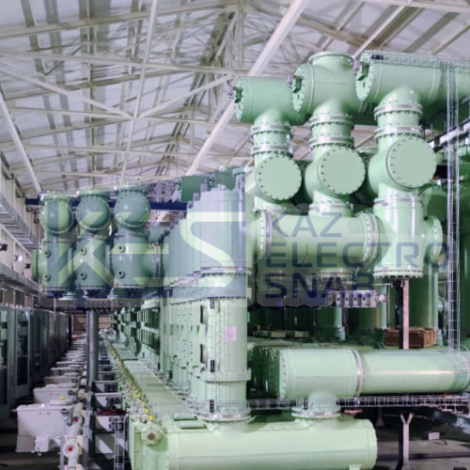

Именно эту задачу решает установка высоковольтное оборудования класса КРУ и КСО — комплектные распределительные устройства среднего напряжения. Интересный факт: современная ячейка КРУ 10 кВ с вакуумным выключателем, микропроцессорной защитой и дистанционным управлением по размерам почти не отличается от своей предшественницы 1970-х годов — но внутри это принципиально иное оборудование по надёжности, функциональности и безопасности.

КРУ и КСО: в чём принципиальная разница

Аббревиатуры КРУ и КСО нередко используются как синонимы — и это ошибка, которая может привести к неверному выбору оборудования на стадии проекта. Оба типа относятся к распределительным устройствам среднего напряжения, но решают задачу принципиально разными конструктивными методами. Ключевые различия между КРУ и КСО:

• КРУ (комплектное распределительное устройство). Выкатное исполнение: выключатель размещён на выкатном элементе (тележке), который можно извлечь из ячейки без снятия напряжения с шин — это позволяет производить ревизию или замену выключателя без отключения соседних присоединений.
• КСО (камера сборная одностороннего обслуживания). Стационарное исполнение: выключатель жёстко закреплён внутри камеры; для ревизии требуется отключение секции шин. Конструкция проще и дешевле КРУ, занимает меньше места по глубине.
• Степень защиты персонала. В КРУ шинный отсек, кабельный отсек и отсек выключателя разделены металлическими перегородками — при открытии одного отсека персонал защищён от случайного касания к другим токоведущим частям. В КСО такое разделение частичное.
• Область применения. КРУ — для объектов с высокими требованиями к надёжности и удобству обслуживания (промышленные предприятия, крупные подстанции); КСО — для объектов с меньшей частотой оперативных переключений (небольшие КТП, сельские подстанции).

Выбор между КРУ и КСО определяется не только бюджетом, но и категорией надёжности электроснабжения объекта и частотой плановых переключений в схеме.

Состав ячейки КРУ и функции каждого отсека

Современная ячейка КРУ — это самодостаточный модуль, в котором сосредоточено всё необходимое для коммутации, защиты, измерения и учёта одного присоединения. Понимание функций каждого отсека важно как при проектировании, так и при эксплуатации. Типовой состав отсеков ячейки КРУ 10 кВ:

• Отсек сборных шин. Содержит шины, соединяющие все ячейки секции; изолирован от остальных отсеков металлической перегородкой с клапанами сброса давления на случай дугового замыкания.
• Отсек выкатного элемента. Размещает выключатель на тележке; в рабочем положении тележка подключена к шинам и кабельному вводу, в контрольном — выдвинута, цепи разомкнуты, но выключатель доступен для обслуживания.
• Кабельный отсек. Содержит силовые кабели присоединения, трансформаторы тока, трансформатор напряжения (при наличии), ограничители перенапряжений и заземляющий разъединитель.
• Отсек релейной защиты и управления (РЗиА). Размещает микропроцессорный терминал защиты, измерительные приборы, кнопки местного управления, индикаторы состояния; доступен без отключения ячейки.

Четырёхотсечная компоновка с металлическими перегородками обеспечивает уровень защиты персонала, при котором работа в одном отсеке не создаёт опасности от соседних токоведущих частей.

Критерии выбора КРУ для конкретного объекта

Ошибка при выборе КРУ — это не только финансовые потери, но и проблемы с надёжностью и безопасностью на весь срок эксплуатации, который для качественного оборудования составляет 25–30 лет. Грамотный выбор опирается на несколько групп параметров. Основные критерии выбора КРУ:

• Класс напряжения. 6 кВ или 10 кВ — наиболее распространённые в Казахстане; 20 кВ и 35 кВ — для объектов с соответствующим уровнем питающей сети.
• Номинальный ток главных шин (А). Определяется суммарным током нагрузки всех присоединений секции с учётом перспективного развития.
• Ток термической и электродинамической стойкости (кА). Должен превышать расчётный ток трёхфазного КЗ на шинах подстанции.
• Тип и ресурс выключателя. Вакуумный выключатель — стандарт для новых проектов; ресурс до 30 000 операций при номинальном токе.
• Степень защиты оболочки (IP). IP3X — минимум для закрытых РУ; IP4X и выше — для помещений с повышенной запылённостью или влажностью.
• Исполнение по дугостойкости. Для объектов с высокими требованиями к безопасности персонала — ячейки с испытанной дугостойкостью по МЭК 62271-200 (классы IAC A, B или C).

Немаловажен и вопрос интеграции: современные КРУ оснащаются интерфейсами для подключения к системам телемеханики и SCADA по протоколам МЭК 61850, Modbus или IEC 60870-5-104 — это необходимо учесть на этапе технического задания.
